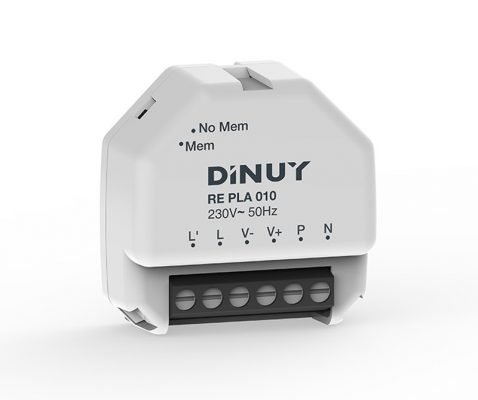

Regulador de intensidad Dinuy 1/10v

Regulador Dinuy 1-10v para equipos LED de hasta 240W.

Con este regulador en forma de pastilla, podrás regular la intensidad de luminarias de hasta 240W mediante un pulsador o potenciómetro.

Tiene la ventaja de que no es necesario conectar la fuente de alimentación (Driver) de la luminaria a un relé para conmutar, si no que el propio regulador lo lleva ya interno y facilita la puesta en marcha y quita un paso más antes de comenzar a cablear en unos pasos sencillos.

Podemos destacar las siguientes características:

• Regulador, en formato pastilla, para el control de luminarias,
• Fluorescencia o LED, con reactancia o driver regulable por señal 1/10Vcc.
• Control mediante pulsadores convencionales: pulsaciones cortas encienden/apagan y pulsaciones mantenidas regulan.
• Función Memoria.
• Montaje empotrado en caja de registro.
• Dispone de un relé que permite la desconexión física de las luminarias.
• Posibilidad de ajustar la velocidad de regulación mediante potenciómetro.

(*): Para determinar el número máximo exacto de reactancias o drivers que se pueden conectar al regulador es necesario saber la máxima Corriente de Absorción o de Inyección del equipo de la luminaria por la señal 1/10V. Ejemplo: Disponemos de un Driver que consume 2mA por la entrada 1/10V:
Nº Máx. Equipos = Máx. Corriente Inyección RE PLA 010 / Consumo de Entrada 1/10V del Driver = 250mA / 2mA = 125 Equipos.
Además del consumo por la entrada 1/10V, es necesario tener en cuenta que, en caso de realizar el ejemplo de la Fig. 1, el
consumo de las luminarias.

En caso de superar 5A es necesario intercalar un Contactor entre L’ y la alimentación del las luminarias (Fig. 2). Ejemplo:
Disponemos de un Driver de 20W y cosφ=0,9: 1.150VA / (20W / 0,9) ≈51 Drivers máximo
